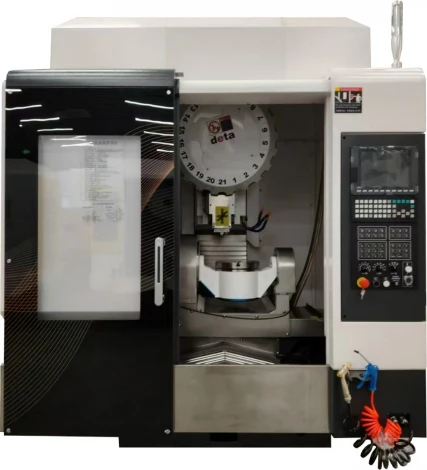

5-teljeline kiirtöötluskeskus
Kompaktne jäik alus mitmekihiliste ribidega. THK kuulijuhikud, eelvenitatud kruvid. DD-laud (null lõtku) + ajavõre (±2 tolli). 21T vihmavarjusalv (lisavarustus). Auto ukse/roboti M-kood. Näide: tera töötlemine 40% kiirem kui 3-teljeline.
Tehnilised andmed
|
Parameeter |
Üksus |
HD-UT380+ |
|
Töötlemisvahemik |
||
|
X-telje liikumine (vasak-parem) |
mm |
500 |
|
Y-telje liikumine (ees-taga) |
mm |
560 |
|
Z-telje liikumine (üles-alla) |
mm |
380 |
|
Kaugus spindli ninast lauapinnani |
mm |
60-440 |
|
Kaugus spindli keskpunktist samba juhttee pinnani |
mm |
445 |
|
Pöördlaua tehnilised andmed |
||
|
Laua läbimõõt |
mm |
φ260 |
|
T-pesa suurus laua pinnal |
mm |
12T × 4, 360 kraadi võrdsete vahedega |
|
Max koormus |
kg |
50 |
|
Pöörlemisnurk |
Kraad |
C-telg: 360 kraadi ; A-telg: ±110 kraadi |
|
Max pöörlemiskiirus |
p/min |
C-telg: 250; A-telg: 200 |
|
Minimaalne juurdekasv |
Kraad |
0,001 kraadi |
|
Laua mootor |
sek |
A/C telg: 3,0 kW DD mootor |
|
Kaal (rest) |
sek |
A/C telg: ajavõre (standardne) |
|
Spindli tehnilised andmed |
||
|
Spindli koonus |
spec. |
BT30 |
|
Spindli kiirus |
p/min |
BT30-20000 |
|
Spindli mootori võimsuse pöördemoment - |
spec. |
20000 p/min: 5,5/7,5 kW |
|
Spindli laagrite paigutus |
spec. |
7008 × 4 tükki; laagri ID 40 mm; keraamilised pallid |
|
Toitesüsteem |
||
|
G00 kiirkäik (X/Y/Z telg) |
m/min |
30/30/30 |
|
G01 lõikeetteanne (X/Y/Z telg) |
m/min |
10 |
|
Kolme-telje kuulkruvi spetsifikatsioonid |
mm |
THK JIS C3 klass; 32 × P10 |
|
Kolme-telje juhttee spetsifikatsioon |
spec. |
THK; X/Y/Z: 30/30/35 tüüpi kuuli lineaarsed juhikud |
|

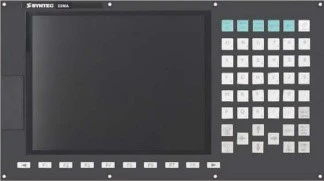

Kolme-telje mootori spetsifikatsioon (X/Y/Z telg) |
spec. |
Miljoni-impulssiga kõrge-eraldusvõimega servomootor; 220MA: 3,1/3,1/3,9 kW |
|
Tööriistade ajakirjade süsteem |
||
|
Tööriistasalve mahutavus |
tk. |
Vihmavarju{0}}tüüpi 21T tööriistaajakiri |
|
Masina parameetrid |
||
|
Pöördlaua indekseerimise täpsus |
sek |
C-telg: ±10″; A-telg: ±10 tolli |
|
Pöördlaua korratavus |
sek |
C-telg: ±2″; A-telg: ±2 tolli |
|
Kolme-telje positsioneerimise täpsus |
mm |
JIS: ±0,005 / iga 300 mm käik |
|
Kolme-telje korratavus |
mm |
JIS: ±0,003 / iga 300 mm käik |
|
Üldmõõtmed (laius/sügavus/kõrgus) |
mm |
1950×2655×2524 |
|
Masina kogukaal |
t |
3.7 |
Kohaldamisala
Väikesed partiid, mitmesugused osad: drooniraamid, roboti liigendid, täppisventiilid, ebakorrapärased kruvid. Kasutage nullpunkti kiirvahetusseadet.
Seadmete tootmisprotsess
Koguge osa andmed, väljund, ümberlülitussagedus. Pakkumise automatiseerimine (FANUC CRX või portaal).
Klient ühendab kaablid/õhuliinid eelnevalt. Iseseisev vundament 400 mm + isolaatorid.
Pane kokku 20 kraadises poes. Palli ümarus, laseriga lineaarsed teljed. Kirjutage sissepõlemisaeg. 72h.
Valikuline automaatuks + haarats. Mehitamata voolu simuleerimine (laadimine → masin → mahalaadimine → kontrollimine).
Kambrite vastuvõtmine kohapeal. Tarne. 1-aastane garantii + kaugjälgimine (valikuline). Insener 3 päeva. Tasuta kuluvad osad: tihendid, vedru, puhastuskomplekt.
Meie kohta
Hodao CNC Technology – five‑axis & automation line supplier, >Tarnitud 50 rakku. Ettevõttesisene järeltöötluse meeskond. Kõiki masinaid testiti enne saatmist temperatuuril -5 kraadi kuni 40 kraadi.
KKK
Q1. Kas pöördlaud libiseb, kui toide on välja lülitatud?
V: A-telje mootoril on elektromagnetiline pidur – lukustub automaatselt. Piduri kahjustamise vältimiseks ärge jõuga keerake, kui see on välja lülitatud.
Q2. Kas ma saan kasutada tavalist BT30 hoidikut?
V: Jah, kuid tasakaalustatud hoidik (G2.5) on tungivalt soovitatav; vastasel juhul kahjustab kiire vibratsioon pinnaviimistlust.
Q3. Kas masin toetab on-line mõõtmist?
V: Jah. Valikulist sondi saab kutsuda makroprogrammi kaudu tooriku joondamiseks, suuruse kompenseerimiseks, tööriista purunemise tuvastamiseks. Pakume standardseid mõõtmistsükleid.
